ウイルスレベルの超微粒子も99.99%除去

医療・ヘルスケア施設向け空気清浄機 FDS series｜フクダ電子 医療機器の開発・製造・販売

フクダ電子 空気清浄除菌脱臭装置 FDS series

医療機器
メーカーが
開発した、
空気清浄機。

フクダ電子は医療機器専門メーカーとして、
80年以上の長い歴史の中で培った
医療テクノロジーのノウハウを生かし、
医療現場に清潔と安心をお届けするため、
挑戦と開発を行ってきました。
空気清浄除菌脱臭装置 FDS series は、
次世代の業務用空気清浄機として
医療現場をはじめ、
様々な場所に安心を提案します。

空気清浄除菌脱臭装置 コンパクトタイプ FDS-01 ULTRA FILTER（GOOD DESIGN AWARD 2022）／空気清浄除菌脱臭装置 高風量タイプ FDS-02 [NEW] ULTRA FILTER

CLEANLINESS 清潔な
空気の提供

一般的なHEPAフィルターに比べ、
より高性能なULPAフィルターを搭載しています。
室内に浮遊するほこりやウイルスを
99.999％以上キャッチし、
室内の空気を清潔に保ちます。

WITH ULPA FILTER ULPA
フィルター搭載

従来型の空気清浄機の多くはHEPAフィルターを採用していますが、新世代の空気清浄機であるFDS seriesはULPAフィルターを搭載。細菌やウイルスサイズの微粒子を捕集して室内での感染防止に貢献します。

ULPAフィルターとは？

ULPAフィルターは、超高度な清浄空間が要求されるクリーンルームや生産装置に採用される超高性能フィルターの規格です。

0.1μmの粒子補修率(第三者機関で測定) HEPAフィルター：95.17%／ULPAフィルター：99.99%

※「0.15μｍの粒子を99.999％捕集する」はULPAフィルターの定義。表の「0.1μmの粒子捕集率が99.99％」は実際に測定した結果。

  • 様々なウイルス対策に
    欠かせないフィルター性能

    一般的に空気清浄機にはHEPAフィルターが用いられますが、HEPAフィルターよりも更に目が細かく性能が高いとされるのがULPAフィルターです。
    高性能なULPAフィルターは主に、クリーンルームや、研究施設などで用いられ、その効果は広く認められています。しかし、空気清浄機に搭載した場合、目が細かい部分に空気を通す必要性から、風量が落ちたり、騒音が生じたり、環境によっては目詰まりなどが生じる恐れがあるため、これまで空気清浄機に用いられることはありませんでした。
    しかし、フクダ電子では、医療施設や介護施設など多くの傷病者や高齢者、小さなお子さんが待機される環境においては、ULPAフィルターを用いた空気清浄機が有効と考え、FDS-01/FDS-02への組み込みを実現しました。
    FDSシリーズはこれまでに、医療関連施設 約17,000施設（約37,000台）へ導入いただいています。

  • ULPAフィルターの濾過率と
    併せたＵＶランプによる
    W除菌

    一般的に、HEPAフィルターの捕集できる大きさは0.3㎛ですが、インフルエンザなどのウイルスの大きさはおよそ0.1㎛とされています。ULPAフィルターはその0.1㎛に対して99.99％と非常に高い捕集率となっています。
    また、空気清浄機内に取り込まれフィルターで捕集されても、菌やウィルスがフィルター上で繁殖する恐れがあります。フィルター交換や清掃時に触れることで感染する恐れもあります。FDS-01/FDS-02もUV-Cランプを内蔵し、常時フィルターに照射しており、フィルターに付着した菌やウイルスを不活性化させます。
    ULPAフィルターと紫外線によるダブル除菌により、医療現場をはじめ、様々な場所に安心を提案します。
    ULPAフィルターを内蔵することで懸念された吸引力や、捕集率については規格にもとづいた評価試験をクリアしていますが、以下の動画は、フィルターに捕獲されずに通過しまう微粒子の数の違いを視覚的に確認いただけるよう可視化しています。

従来型HEPAフィルターとの違いは
微粒子の除去能力

※撮影時の条件：0.1μm粒子、風速0.23〜0.27m/s

AIR VOLUME 最大処理風量7.0㎥／分を実現する
独自開発の
モーターとファン

高い除去性能と、清浄スピードは通常矛盾する機能です。
フクダ電子は重量バランスに優れた多翼シロッコファンと独自開発のモーターにより、密度の高いULPAフィルターを採用しながらも高い処理風量を実現いたしました。

  • FDS-01：適用床面積の目安~21畳 最大処理風量5.1㎥／分
  • FDS-02：適用床面積の目安~33畳 最大処理風量7.0㎥／分

製品による検証実験：部屋の大きさ 31㎡（約19畳）動作モード ターボ

WITH UV LAMP 紫外線(UV)ランプを
搭載し捕集した
細菌・ウイルス
を抑制

2本の強力な紫外線ランプが、フィルターに紫外線を直接照射して捕集した菌やウイルスを除菌。本体内部で菌が繁殖するのを抑制して、清潔さを維持します。

くしゃみなどの飛沫も
フィルターも清潔に

FDS seriesが捕集する微粒子には、くしゃみなどの細菌・ウィルスが多く含まれた飛沫も含まれます。
空間内の飛沫はフィルターが捕集するため、紫外線ランプによるフィルター除菌効果と合わせて、空間全体の清潔さに貢献します。

※映像は、FDS-01による飛沫除去実験の様子となります。

NEGATIVE PRESSURE BOOTH 陰圧ブース対応でフェーズフリー

  • 陰圧ブース設置例

    緊急時に活躍簡易の陰圧ブース設置で
    医療・ヘルスケア提供

    室内空気の封じ込めを行う簡易陰圧ブースに設置することができます。FDS seriesなら、強運転時で処置室としても活用できる一番大きいサイズのブースでも、CDC(アメリカ疾病予防管理センター)ガイドラインの 差圧に35秒※2で到達。陰圧ブース内の空気は、ULPAフィルターと紫外線で除菌した後にダクトを通して外に排気します。

    ※1　横2m×奥行き2m×高さ1.9mのタイプCのブース
    ※2　社内データによる。

    フクダ電子が提供する
    簡易陰圧ブースの詳細    MORE

  • 排気ホースは取り外し可能

    もちろん平常時も活躍毎日の空間を清潔に保つ
    空気清浄機として

    簡易陰圧ブースへの取り付けは簡単。
    設置は、専用テントと本体の１部品の差し替えだけでなので、普段は空間を清潔に保つ空気清浄機として使い、緊急の時だけ隔離空間を作るための簡易陰圧ブース用装置として活用することができます。

HIGH FUNCTION 医療・ヘルスケア
空間を想定した、高機能設計。

  • 操作ボタンロック機能
  • タイマーで自動OFF可
  • キャスター標準装備
  • リモコン操作可
  • 風量自動調整機能

クリーンモニター搭載

搭載されたパーティクルセンサーが、埃など部屋の粒子の数を検知。部屋のクリーン度を、赤・黄・青の３段階で表示します。

静音設計

重量バランスに優れた多翼 シロッコファンと新規開発の モーターにより、強運転でも 41dB(社内試験値)で静か。
図書館の館内並みの静けさを実現しました。

Maintenance Service

フクダ電子だから
提供できる
メンテナンスサービス

※本製品は医療機器ではありません

交換時期はメンテナンスランプがお知らせ。当社スタッフが消耗品交換に伺います。

フィルターなどの消耗品に交換が必要となったら、メンテナンスランプが点灯。ご連絡いただけましたら、当社スタッフが交換に伺います。

空気清浄除菌脱臭装置
FDS series 仕様

横にスクロール可能です

型式 FDS-01 FDS-02
電源 AC100V（50／60Hz）
運転 風量調整 ターボ 強 中 弱 ターボ 強 中 弱
風量(㎥/min) 5.1 3.5 2.0 1.0 7.0 5.0 3.0 1.5
消費電力(W) 87 57 45 39 120 72 50 40
騒音(dB) 48 41 35 27 47 41 36 30
適用床面積 約21畳（JEM1467の基準による） 約33畳（JEM1467の基準による）
除菌・脱臭 紫外線ランプ UV-C（253.7nm）×2灯　UV出力4.9W×2
ULPAフィルター グラスペーパー 捕集効率99.999%以上
（風量3.3㎥/min　粒径0.15㎛時）		 グラスペーパー 捕集効率99.999%以上
（風量5.7㎥/min　粒径0.15㎛時）

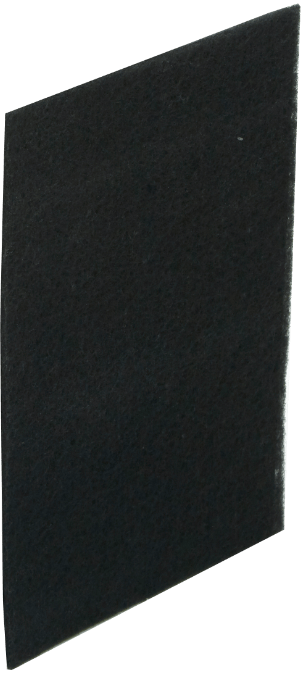

脱臭フィルター 紙コルゲート脱臭フィルター
プレフィルター ポリエステル、モダアクリル（黒）
クリーンモニタ パーティクルセンサー
タイマー 4・8・12時間
安全装置 操作ボタンロック機能　背面パネル開放時自動停止　過電流防止装置
外形寸法 W360mm×D330mm×H610mm W360mm×D330mm×H810mm
質量 約12kg 約14kg
使用環境 温度10～40℃　相対湿度10～90%（結露無きこと）
付属品 リモコン、電源コード、変換プラグ、取扱説明書
オプション FDS-01用アタッチメント　FDS-01-ATC（陰圧ブース接続用）
カラー メタリックシルバー シャンパンゴールド
